Großfederzinken
| Best.-Nr. | 101.311401.P |
| Gewicht | 8,560 kg |
| Bohrung | 13 |
| Materialabmaße | 70x12 |
| Rahmendurchgang | 93 |
| Rahmenhöhe ohne Schar | 500 |
| Gesamthöhe ohne Schar | 674 |
Zubehörteile
- 1.HH-005383 Platte 130x8x100
- 1.HH-005384 Platte 120x10x90
- 101.EXT-1172 Scharspitze - Hartmetall
- 101.EXT-1178 Gänsefußschar 200mm - Hartmetall
- 101.IND-2688 Gänsefußschar 200mm
- 101.KUH-211 Schar 295mm
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Kuhn | H2241260 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
| Best.-Nr. | 101.310941 |
| Gewicht | 13,800 kg |
| Bohrungsabstand | 45 |
| Bohrung | 13 |
| Materialabmaße | 90x13 |
| Hinweis: | Die Schraube 30.018 wird mit Mutter geliefert, dennoch empfehlen wir die Bundmutter 410-1000 zu verwenden! |
| Rahmendurchgang | 100 |
| Rahmenhöhe ohne Schar | 640 |
| Gesamthöhe ohne Schar | 840 |
Zubehörteile
- 101.310951 Verstärkungsfeder

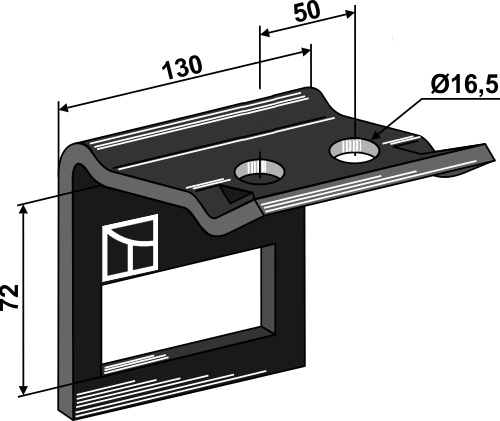

- 1.HH17-3342 Halter für Zinken 90x13

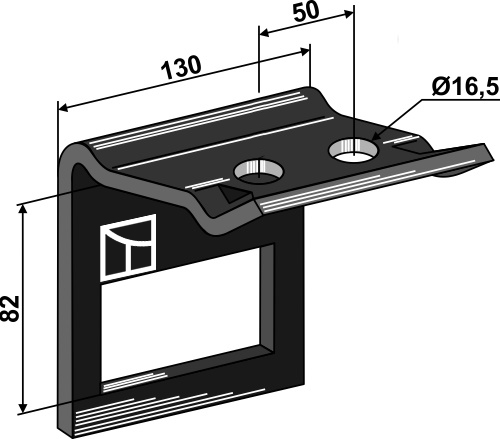

- 1.HH17-3343 Halter für Zinken 90x13

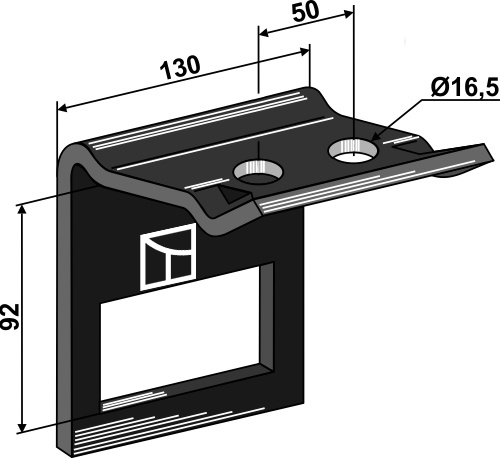

- 1.HH17-3344 Halter für Zinken 90x13

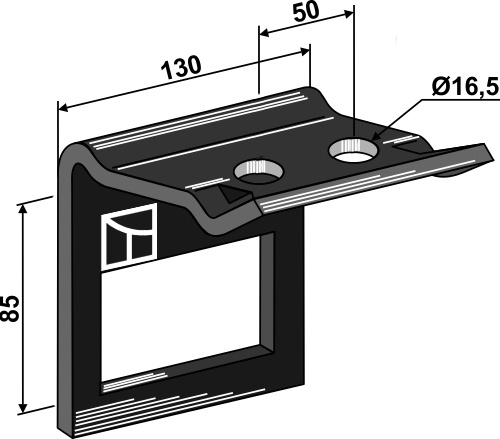

- 1.HH17-3352 Halter für Zinken 90x13 mit Verstärkungsfeder 90x11

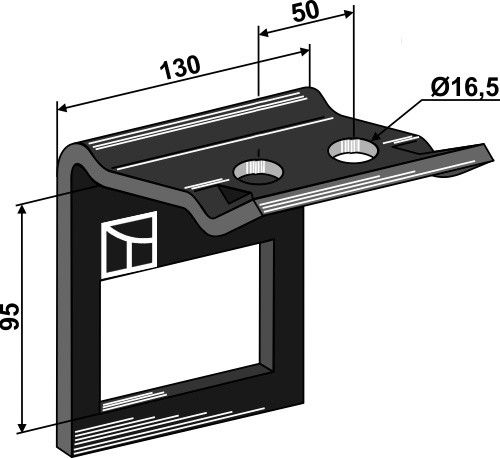

- 1.HH17-3353 Halter für Zinken 90x13 mit Verstärkungsfeder 90x11

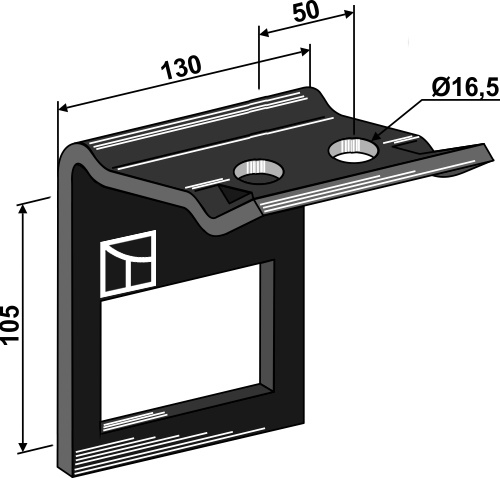

- 1.HH17-3354 Halter für Zinken 90x13 mit Verstärkungsfeder 90x11
- 101.301854 Gänsefußschar 260mm
- 101.302113 Schar 300mm
Verstärkungsfeder
Halter
Schar
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
