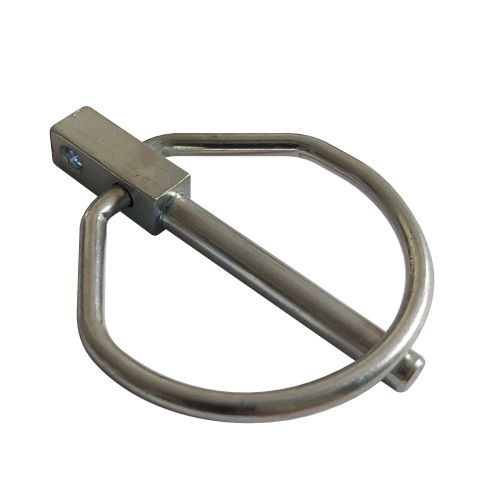

Zawleczki DIN 11023, starsza wersja, bez 3. otworu
Zawleczka wg. DIN 11023
| Nr katalogowy | 16-DIN10 |
| Waga | 0.040 kg |
| H | 38 |
| L | 47 |
| B | 11 |
| C | 16 |
| ø D | 9,0 |
| ø d | 44 |
| ø D1 | 3,4 |
Części nieoryginalne. Oznaczenia producenta i numery części zamiennych służą wyłącznie do celów porównawczych. Wymiary i masy są przybliżone i niewiążące. Zastrzegamy sobie prawo do zmian technicznych.
Zawleczka wg. DIN 11023
| Nr katalogowy | 16-DIN12K |
| Waga | 0.050 kg |
| H | 35 |
| L | 44 |
| B | 12,5 |
| C | 15 |
| ø D | 11,0 |
| ø d | 44 |
| ø D1 | 3,4 |
Części nieoryginalne. Oznaczenia producenta i numery części zamiennych służą wyłącznie do celów porównawczych. Wymiary i masy są przybliżone i niewiążące. Zastrzegamy sobie prawo do zmian technicznych.
Zawleczka wg. DIN 11023
| Nr katalogowy | 16-DIN5 |
| Waga | 0.016 kg |
| H | 27 |
| L | 32 |
| B | 8 |
| C | 9 |
| ø D | 4,2 |
| ø d | 28 |
| ø D1 | 2,5 |
Części nieoryginalne. Oznaczenia producenta i numery części zamiennych służą wyłącznie do celów porównawczych. Wymiary i masy są przybliżone i niewiążące. Zastrzegamy sobie prawo do zmian technicznych.
