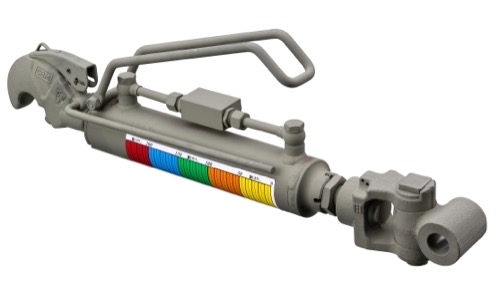

New Holland Hydraulische Oberlenker
| Best.-Nr. | 654-3-106 |
| Gewicht | 26,000 kg |
| D | Ø28 |
| D1 | Ø60 |
| Kategorie | Ø28 - III |
| Schlepperleistung | Max. 270 PS |
| L min. | 665 |
| L max. | 905 |
| Druckkraft und Zugkraft | Siehe Diagramm |
| G1 | M36x3 |
| G2 | M36x2 |
Dieser Satz enthält
- 1x 654-3-12 Spannstift
- 1x 654-3-19 Kontermutter M36x3
- 1x 654-3-48 Gelenkkopf Schlepperseitig - M36x3
- 1x 654-3-79 Befestigungshaken
- 1x 654-3-PHG-A4 Hydraulische Oberlenker Grundkörper - Kat. III
Zubehörteile
- 652-TFS-102 Ersatzkopf - Kat II
- 652-TFS-103 Ersatzkopf - Ø32
- 652-TFS-106 Ersatzkopf - Ø37
- 654-3-2 Dichtungssatz für hydraulische Oberlenker Bj. 94/95
- 654-3-41 Flexibler Schlauch 800 mm
- 654-3-42 Flexibler Schlauch 1000 mm
- 654-3-43 Winkelverschraubung 3/8
- 654-3-52 Dichtungssatz für hydraulische Oberlenker ab Bj. 96 bis heute
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| New Holland |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

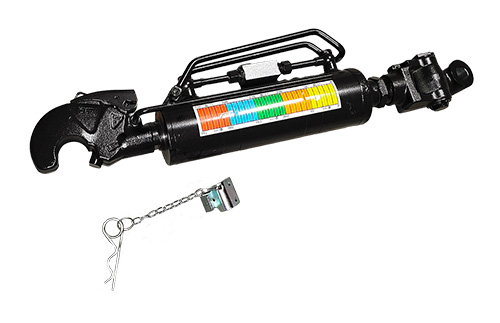

| Best.-Nr. | 654-3-PHGC-A2 |
| Gewicht | 28,000 kg |
| Gewinde | M 36 x 3 |
| H | 67 |
| D | ø28 |
| ø d1 | 50 |
| D1 | ø60 |
| Kategorie | III |
| Schlepperleistung | Max. 270 PS |
| L min. | 726 |
| L max. | 966 |
| d | 90 |
| Druckkraft und Zugkraft | Siehe Diagramm |
Dieser Satz enthält
- 1x 654-3-12 Spannstift
- 1x 654-3-17 Befestigungshaken
- 1x 654-3-19 Kontermutter M36x3
- 1x 654-3-29 Augenspindel
- 1x 654-3-30 Gelenkverbindung
- 1x 654-3-31 Bolzen Ø28
- 1x 654-3-32 Splint
- 1x 654-3-PHG-A4 Hydraulische Oberlenker Grundkörper - Kat. III
Zubehörteile
- 654-3-2 Dichtungssatz für hydraulische Oberlenker Bj. 94/95
- 654-3-37 Gelenkverbindung - Ø32
- 654-3-38 Gelenkverbindung - Ø35,2
- 654-3-39 Gelenkverbindung - Ø37
- 654-3-40 Gelenkverbindung - Ø25,4
- 654-3-41 Flexibler Schlauch 800 mm
- 654-3-42 Flexibler Schlauch 1000 mm
- 654-3-43 Winkelverschraubung 3/8
- 654-3-52 Dichtungssatz für hydraulische Oberlenker ab Bj. 96 bis heute
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| New Holland | |
| Fiat |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

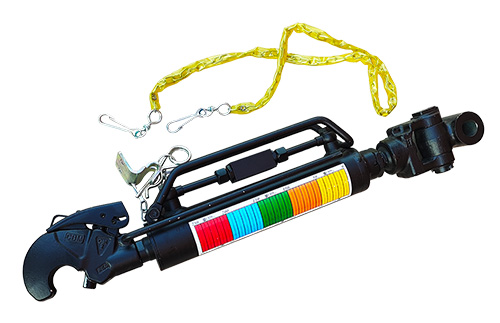

| Best.-Nr. | 654-3-PHGC-B1 |
| Gewicht | 18,000 kg |
| Gewinde | M 30 x 2 |
| H | 67 |
| D | ø28 |
| ø d1 | 36 |
| D1 | ø50 |
| Kategorie | II |
| Schlepperleistung | Max. 120 PS |
| L min. | 675 |
| L max. | 915 |
| d | 63 |
Dieser Satz enthält
- 1x 654-3-11 Kontermutter M30x2
- 1x 654-3-12 Spannstift
- 1x 654-3-17 Befestigungshaken
- 1x 654-3-28 Augenspindel
- 1x 654-3-30 Gelenkverbindung
- 1x 654-3-31 Bolzen Ø28
- 1x 654-3-32 Splint
Zubehörteile
- 654-3-3 Dichtungssatz für hydraulische Oberlenker Bj. 94/95
- 654-3-37 Gelenkverbindung - Ø32
- 654-3-38 Gelenkverbindung - Ø35,2
- 654-3-39 Gelenkverbindung - Ø37
- 654-3-40 Gelenkverbindung - Ø25,4
- 654-3-41 Flexibler Schlauch 800 mm
- 654-3-42 Flexibler Schlauch 1000 mm
- 654-3-43 Winkelverschraubung 3/8
- 654-3-52 Dichtungssatz für hydraulische Oberlenker ab Bj. 96 bis heute
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| New Holland | |
| Fiat |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
