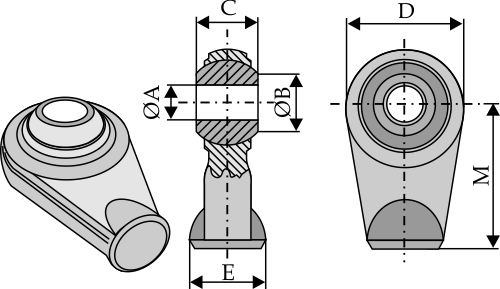

Kugelgelenke zum Anschweißen Typ I

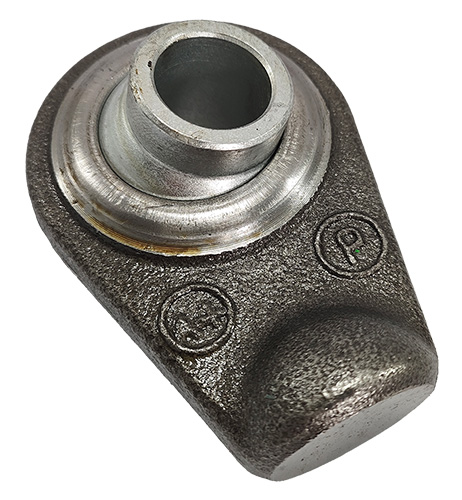

| Best.-Nr. | 651-101 |
| Gewicht | 0,520 kg |
| D | 62 |
| A | 19,3 |
| M | 58 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 34 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

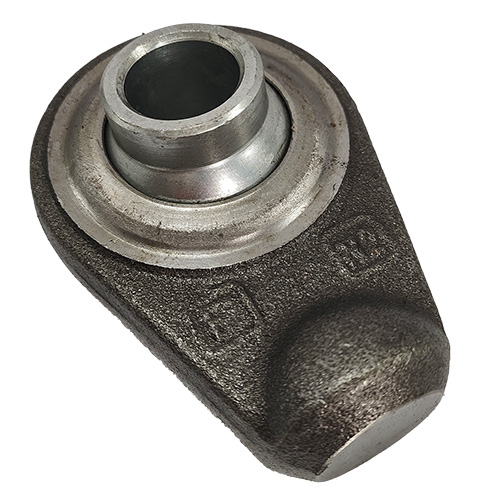

| Best.-Nr. | 651-102 |
| Gewicht | 0,630 kg |
| D | 62 |
| A | 19,3 |
| M | 60 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 34 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

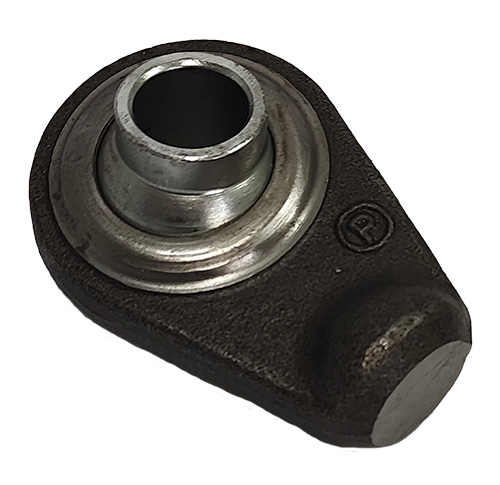

| Best.-Nr. | 651-103 |
| Gewicht | 0,620 kg |
| D | 62 |
| A | 20,3 |
| M | 60 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 37 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

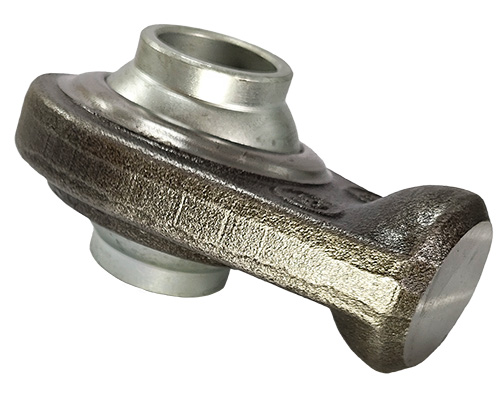

| Best.-Nr. | 651-105 |
| Gewicht | 0,940 kg |
| D | 75 |
| A | 25,7 |
| M | 65 |
| B | 33 |
| Ausführung | Typ I |
| C | 51 |
| E ø | 38 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

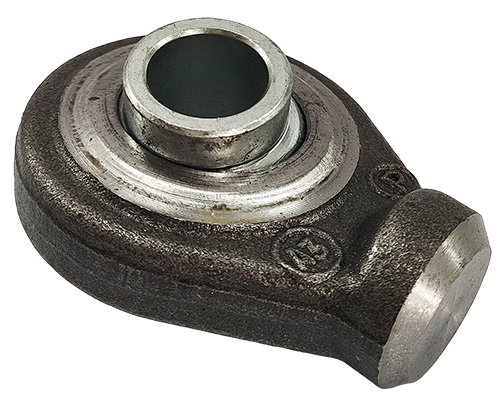

| Best.-Nr. | 651-106 |
| Gewicht | 0,540 kg |
| D | 62 |
| A | 19,3 |
| M | 50 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 30 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

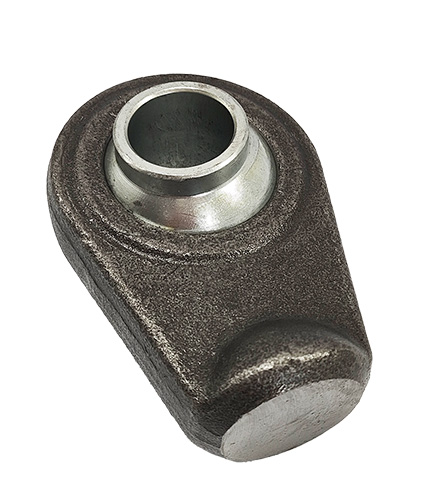

| Best.-Nr. | 651-107 |
| Gewicht | 1,120 kg |
| D | 70 |
| A | 25,7 |
| M | 70 |
| B | 33 |
| Ausführung | Typ I |
| C | 51 |
| E ø | 45 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

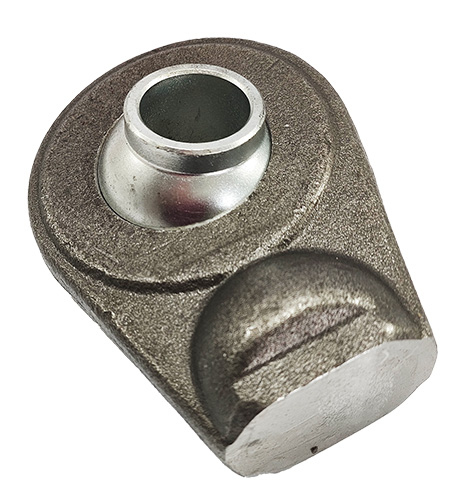

| Best.-Nr. | 651-108 |
| Gewicht | 1,550 kg |
| D | 85 |
| A | 25,7 |
| M | 70 |
| B | 33 |
| Ausführung | Typ I |
| C | 51 |
| E ø | 48 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

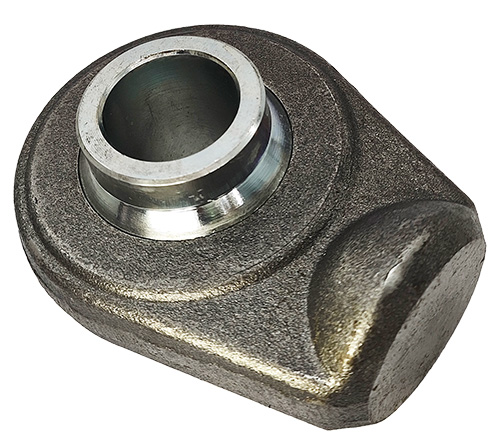

| Best.-Nr. | 651-111 |
| Gewicht | 1,380 kg |
| D | 83 |
| A | 29,3 |
| M | 65 |
| B | 41 |
| Ausführung | Typ I |
| C | 55 |
| E ø | 50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

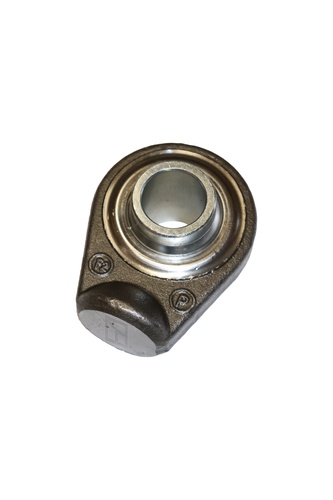

| Best.-Nr. | 651-112 |
| Gewicht | 1,350 kg |
| D | 83 |
| A | 30 |
| M | 65 |
| B | 41 |
| Ausführung | Typ I |
| C | 55 |
| E ø | 50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

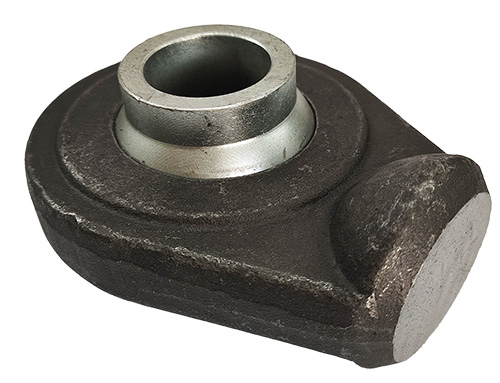

| Best.-Nr. | 651-115 |
| Gewicht | 1,580 kg |
| D | 92 |
| A | 29 |
| M | 65 |
| B | 41 |
| Ausführung | Typ I |
| C | 55 |
| E ø | 50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

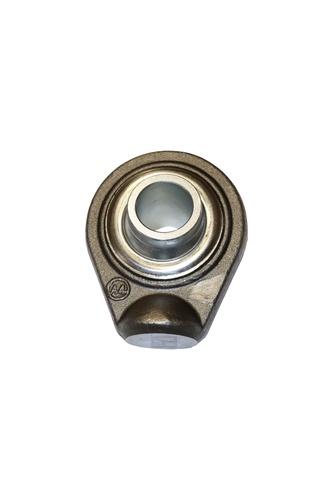

| Best.-Nr. | 651-116 |
| Gewicht | 1,510 kg |
| D | 92 |
| A | 30 |
| M | 65 |
| B | 41 |
| Ausführung | Typ I |
| C | 55 |
| E ø | 50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

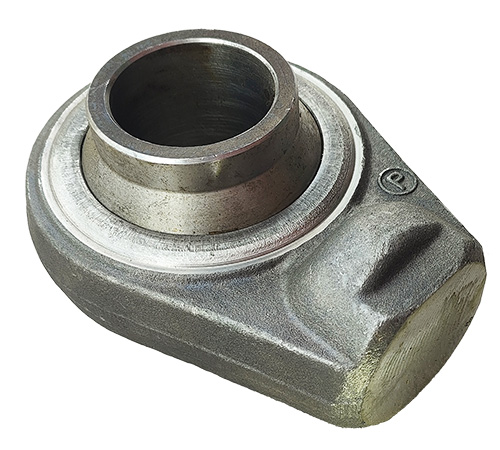

| Best.-Nr. | 651-119 |
| Gewicht | 3,160 kg |
| D | 108 |
| A | 45 |
| M | 85 |
| B | 58 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 60 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

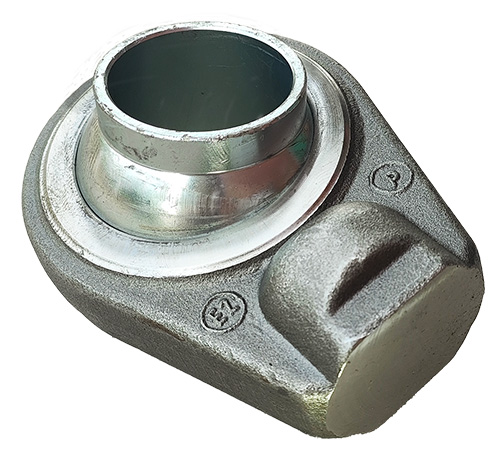

| Best.-Nr. | 651-120 |
| Gewicht | 2,950 kg |
| D | 108 |
| A | 50 |
| M | 85 |
| B | 60 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 60 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

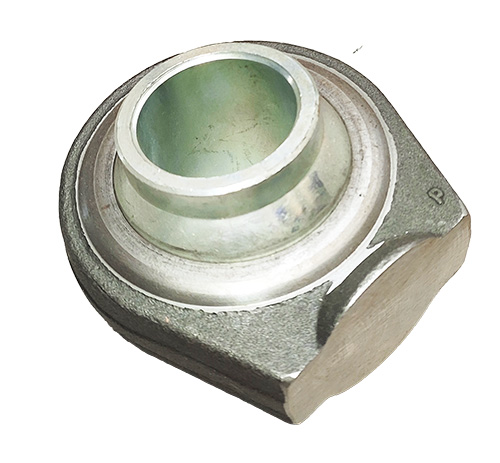

| Best.-Nr. | 651-124 |
| Gewicht | 2,540 kg |
| D | 106 |
| A | 45 |
| M | 60 |
| B | 58 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 75 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

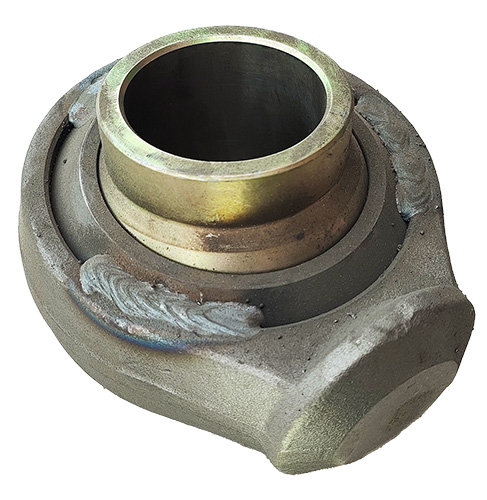

| Best.-Nr. | 651-125 |
| Gewicht | 5,710 kg |
| D | 138 |
| A | 60 |
| M | 87 |
| B | 76 |
| Ausführung | Typ I |
| C | 100 |
| E ø | 75 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

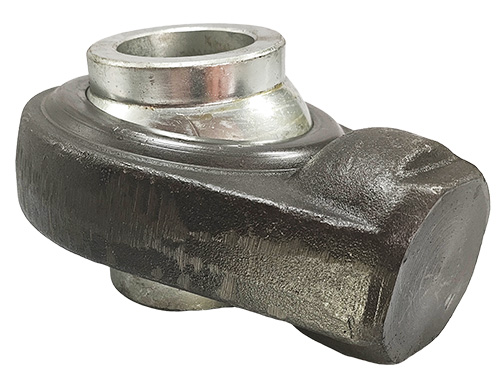

| Best.-Nr. | 651-162 |
| Gewicht | 3,310 kg |
| D | 106 |
| A | 40 |
| M | 85 |
| B | 56 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 60 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

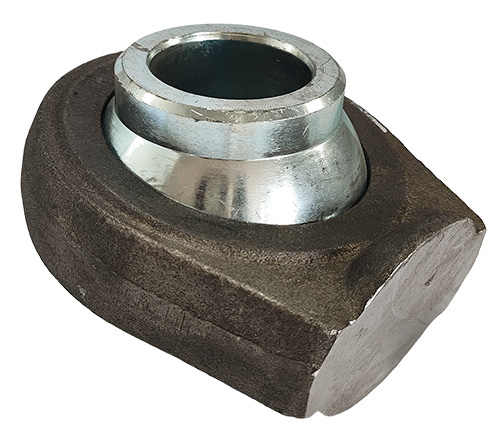

| Best.-Nr. | 651-163 |
| Gewicht | 2,760 kg |
| D | 106 |
| A | 40 |
| M | 60 |
| B | 56 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 75 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 651-164 |
| Gewicht | 2,370 kg |
| D | 106 |
| A | 50 |
| M | 60 |
| B | 60 |
| Ausführung | Typ I |
| C | 75 |
| E ø | 75 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

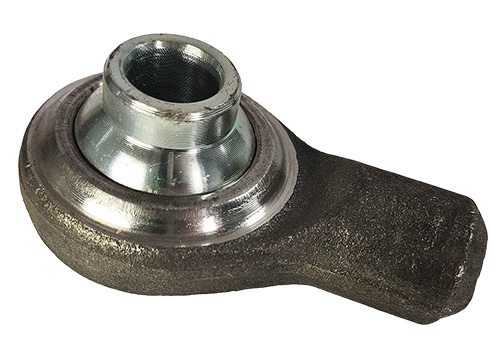

| Best.-Nr. | 651-168 |
| Gewicht | 0,480 kg |
| D | 54 |
| A | 16 |
| M | 58 |
| B | 22 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 25 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

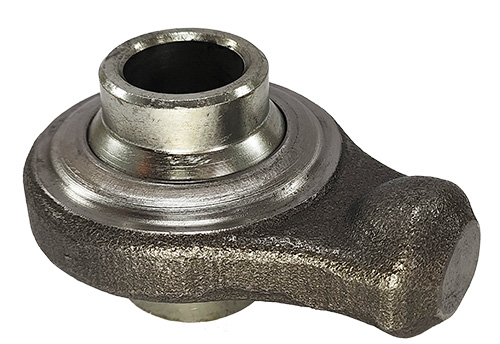

| Best.-Nr. | 651-19RK |
| Gewicht | 0,370 kg |
| D | 53 |
| A | 19,3 |
| M | 50 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 25 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

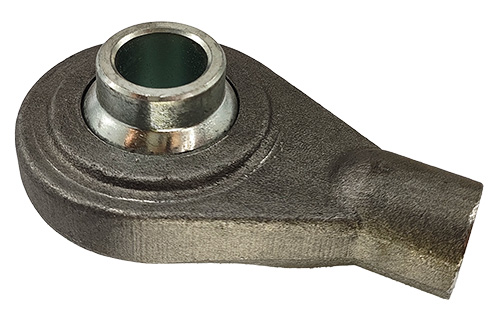

| Best.-Nr. | 651-19RL |
| Gewicht | 0,560 kg |
| D | 60 |
| A | 19,3 |
| M | 70 |
| B | 26 |
| Ausführung | Typ I |
| C | 44 |
| E ø | 25 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

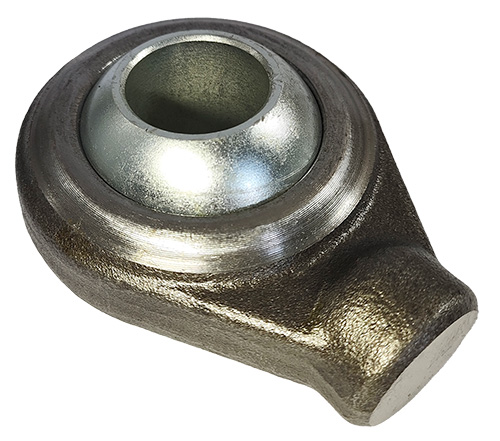

| Best.-Nr. | 651-22R |
| Gewicht | 0,500 kg |
| D | 62 |
| A | 22,4 |
| M | 50 |
| B | 28 |
| Ausführung | Typ II |
| C | 35 |
| E ø | 26 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

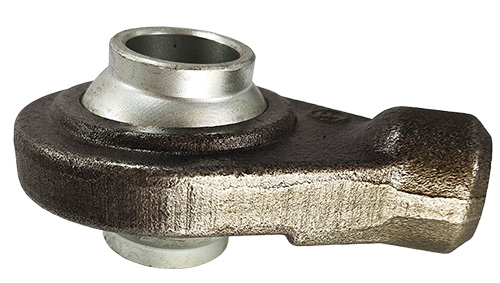

| Best.-Nr. | 651-25R |
| Gewicht | 0,870 kg |
| D | 76 |
| A | 25,7 |
| M | 70 |
| B | 33 |
| Ausführung | Typ I |
| C | 51 |
| E ø | 30 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

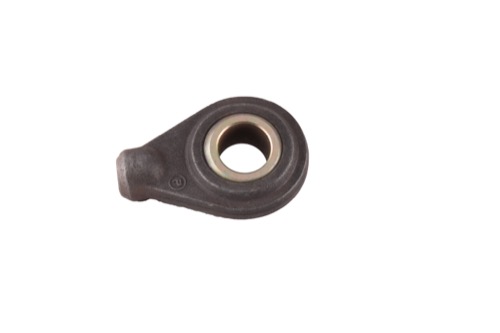

| Best.-Nr. | 651-28R |
| Gewicht | 1,040 kg |
| D | 73,5 |
| A | 28,7 |
| M | 70 |
| B | 38 |
| C | 33 |
| E ø | 30 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 651-32R |
| Gewicht | 1,300 kg |
| D | 84 |
| A | 32,2 |
| M | 65 |
| B | 40 |
| Ausführung | Typ I |
| C | 42 |
| E ø | 50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

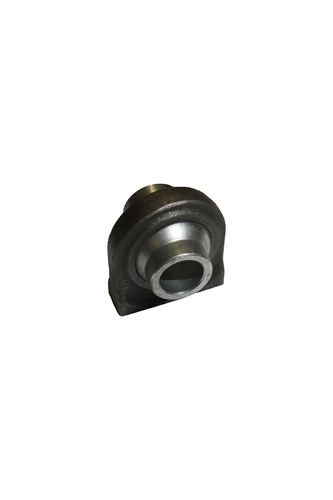

| Best.-Nr. | 651-9058013 |
| Gewicht | 0,330 kg |
| D | 52 |
| A | 19 |
| M | 30 |
| C | 44 |
| E ø | 52 |
| N | 16 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
){kind=link}
© 2001-2024 Industriehof Scherenbostel Heinrich Rodenbostel GmbH. Alle Rechte vorbehalten. Vervielfältigung und Weiterveröffentlichung nur mit schriftlicher Genehmigung der Industriehof Scherenbostel Heinrich Rodenbostel GmbH.
