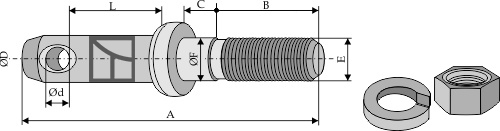

Unterlenkerbolzen mit Gewinde - Typ I

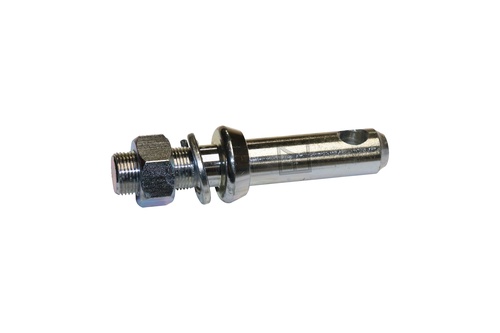

| Best.-Nr. | 14-22-20CE-2 |
| Gewicht | 0,440 kg |
| D | 22 |
| A | 128 |
| L | 45 |
| B | 38 |
| C | 10 |
| E ø | M20 x 1,5 |
| Kategorie | I |
| F | 20 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

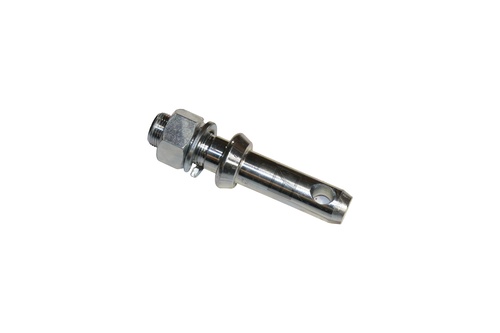

| Best.-Nr. | 14-22-22CE |
| Gewicht | 0,480 kg |
| D | 22 |
| A | 128 |
| L | 45 |
| B | 38 |
| C | 10 |
| E ø | M22 x 1,5 |
| Kategorie | I |
| F | 22 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 14-28-22CE |
| Gewicht | 0,720 kg |
| D | 28 |
| A | 147 |
| L | 55 |
| B | 44 |
| C | 13 |
| E ø | M22 x 1,5 |
| Kategorie | II |
| F | 22 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

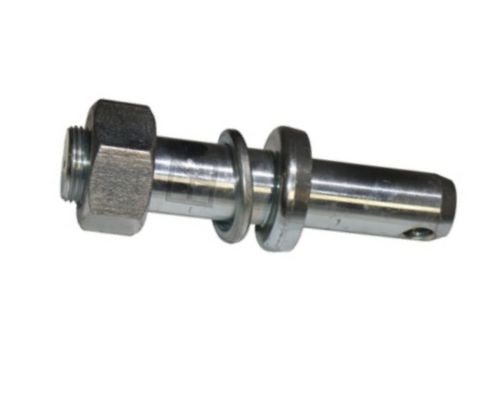

| Best.-Nr. | 14-28-27CE |
| Gewicht | 0,850 kg |
| D | 28 |
| A | 147 |
| L | 52 |
| B | 48 |
| C | 10 |
| E ø | M27 x 1,5 |
| Kategorie | II |
| F | 27 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 14-28-28CE |
| Gewicht | 0,860 kg |
| D | 28 |
| A | 160 |
| L | 58 |
| B | 38 |
| C | 25 |
| E ø | M27 x 1,5 |
| Kategorie | II |
| F | 28 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 14-28-28CE-2 |
| Gewicht | 0,770 kg |
| D | 28 |
| A | 147 |
| L | 56 |
| B | 38 |
| C | 20 |
| E ø | M22 x 1,5 |
| Kategorie | II |
| F | 28 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

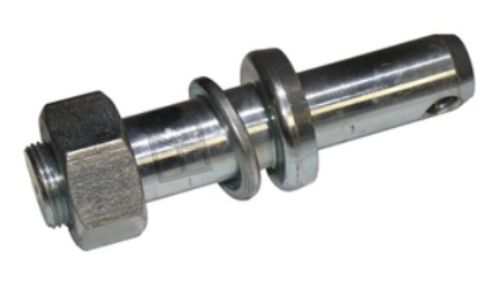

| Best.-Nr. | 14-28-30CE |
| Gewicht | 1,080 kg |
| D | 28 |
| A | 160 |
| L | 65 |
| B | 40 |
| C | 30 |
| E ø | M30 x 2 |
| Kategorie | II |
| F | 30 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 14-28-30CE-1 |
| Gewicht | 1,070 kg |
| D | 28 |
| A | 160 |
| L | 59 |
| B | 30 |
| C | 40 |
| E ø | M30 x 2 |
| Kategorie | II |
| F | 30 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

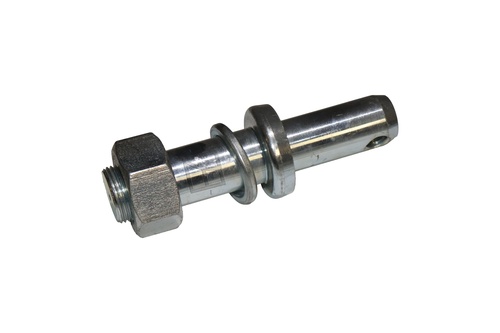

| Best.-Nr. | 14-28-30CE-2 |
| Gewicht | 0,980 kg |
| D | 28 |
| A | 155 |
| L | 44 |
| B | 30 |
| C | 50 |
| E ø | M30 x 2 |
| Kategorie | II |
| F | 30 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 14-36-27CE |
| Gewicht | 1,190 kg |
| D | 36,5 |
| A | 165 |
| L | 55 |
| B | 60 |
| C | 11 |
| E ø | M27 x 1,5 |
| Kategorie | III |
| F | 27 |
| d | 12 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
