Oberfeder
| Best.-Nr. | 1.10.1003 |
| Gewicht | 2,470 kg |
| Höhe | 160 |
| Bohrung | 13 - 10,5x35 |
| Materialabmaße | 32x12 |
| Gesamthöhe ohne Schar | 300 |
Zubehörteile
- 1.HH17-3103 Halter für Zinken 32x10 - 32x12
- 1.HH17-3401 Halter für Zinken 32x10 - 32x12
- 101.901.02 Stielhalter
- 101.901.03 Keil
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Schmotzer | 335584 |
| Lemken | 33720005 |
| Einböck | 15-070 |
| Carré | 50203112 |
| Steketee | 33720005 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1026 |
| Gewicht | 3,600 kg |
| Höhe | 164 |
| Bohrung | 13,5 - 11x41 |
| Materialabmaße | 45x12 |
| Gesamthöhe ohne Schar | 296 |
Zubehörteile
- 1.10.1028 Verstärkungsfeder
- 1.10.1033 Stiel
- 1.10.1034 Stiel
- 1.10.1094 Stielhalter
- 101.901.02 Stielhalter
- 101.901.03 Keil
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1027 |
| Gewicht | 3,150 kg |
| Höhe | 164 |
| Bohrung | 13,5 - 11x41 |
| Materialabmaße | 40x12 |
| Gesamthöhe ohne Schar | 296 |
Zubehörteile
- 1.10.1029 Verstärkungsfeder
- 1.10.1033 Stiel
- 1.10.1034 Stiel
- 1.10.1094 Stielhalter
- 1.HH17-3430 Halter für Zinken 40 x 12
- 101.901.02 Stielhalter
- 101.901.03 Keil
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1028 |
| Gewicht | 2,140 kg |
| Höhe | 135 |
| Bohrung | 13x20 |
| Materialabmaße | 45x10 |
| Gesamthöhe ohne Schar | 213 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1029 |
| Gewicht | 1,920 kg |
| Höhe | 135 |
| Bohrung | 13x20 |
| Materialabmaße | 40x10 |
| Gesamthöhe ohne Schar | 213 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Einböck | 15-279 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

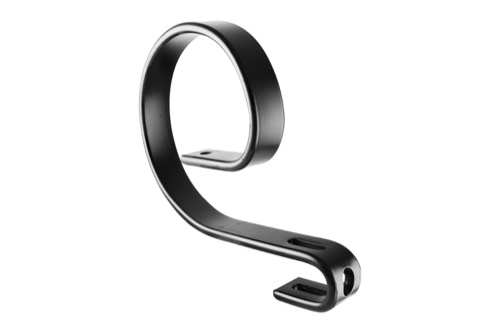

| Best.-Nr. | 1.10.1103 |
| Gewicht | 3,560 kg |
| Höhe | 164 |
| Bohrung | 15 - 13x14 |
| Materialabmaße | 45x12 |
| Gesamthöhe ohne Schar | 284 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1104 |
| Gewicht | 3,160 kg |
| Höhe | 164 |
| Bohrung | 15 - 13x14 |
| Materialabmaße | 40x12 |
| Gesamthöhe ohne Schar | 284 |
Zubehörteile
- 1.10.1029 Verstärkungsfeder
- 1.10.1033 Stiel
- 1.10.1034 Stiel
- 1.10.1094 Stielhalter
- 1.HH17-3430 Halter für Zinken 40 x 12
- 101.901.02 Stielhalter
- 101.901.03 Keil
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Einböck | 15-278 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.10.1184 |
| Gewicht | 3,700 kg |
| Höhe | 164 |
| Bohrung | 15 - 12,5x46 |
| Materialabmaße | 45x12 |
| Gesamthöhe ohne Schar | 270 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Hatzenbichler | 1909010001 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.300432 |
| Gewicht | 1,330 kg |
| Höhe | 118 |
| Passend für: | 1.1506 / 1.1504-B / 1.0562 |
| Bohrung | 13 |
| Materialabmaße | 32 x 10 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.W241030-1 |
| Gewicht | 1,500 kg |
| Höhe | 1300 |
| Bohrung | 13 |
| Materialabmaße | 32 x 10 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.W241030-1Ö |
| Gewicht | 1,500 kg |
| Maße | 32 x 10 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Rau | 0057515 |
| Amazone / BBG | 103550138 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 1.W241030-2 |
| Gewicht | 1,570 kg |
| Höhe | 136 |
| Rahmen | 50x50 |
| Bohrung | 12,5x20 |
| Materialabmaße | 32x10 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.901.01 |
| Gewicht | 1,780 kg |
| Höhe | 110 |
| Bohrung | 12,5 - 12x32 |
| Materialabmaße | 32x12 |
| Gesamthöhe ohne Schar | 180 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Lemken | 33720004 |
| Hatzenbichler | 1909010002 |
| Steketee | 33720004 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
