Bottmersdorf - Grubberteile
| Best.-Nr. | 1.1302 |
| Gewicht | 3,150 kg |
| Höhe | 180 |
| Bohrungsabstand | 25-55 |
| Bohrung | 18 - 12x29 |
| Materialabmaße | 40 x 12 |
| Gesamthöhe ohne Schar | 410 |
Zubehörteile
- 10.ST-HH-24 Unterlegscheibe Ø30x2,5xØ10,5
- 63-1065-1 Sechskantschraube M10x1,5x65 mit Sicherungsmutter
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0250040231 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.06030 |
| Gewicht | 9,900 kg |
| Höhe | 846 |
| Bohrungsabstand | 80 - 135 - 170 |
| Bohrung | 12,5 - 16,5 - 20,5 |
| Materialabmaße | 25x60 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200-11-041-0 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

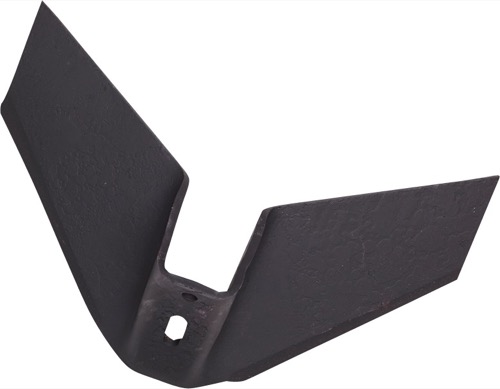

| Best.-Nr. | 101.420-45-75-1 |
| Gewicht | 4,200 kg |
| Dicke | 8 |
| Arbeitsbreite | 420 |
| Bohrungsabstand | 45-75 |
| Arbeitswinkel | 15° |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Rau | |
| Huard | |
| Bottmersdorf | 0200-11-026-0 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.480-45-75-1 |
| Gewicht | 4,800 kg |
| Dicke | 8 |
| Arbeitsbreite | 510 |
| Bohrungsabstand | 45-75 |
| Arbeitswinkel | 15° |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Becker | 200062673 |
| Kongskilde | 200062673 |
| Rau | S015135 |
| Huard | |
| Galucho | GO 811319030 |
| Bottmersdorf | 0200-11-042-0 |
| Kerner | |
| Kerner - Alte Ausführung | 02-005.800 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.60231 |
| Gewicht | 3,500 kg |
| Dicke | 8 |
| Arbeitsbreite | 420 |
| Bohrungsabstand | 35-80 |
| Arbeitswinkel | 25° |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Marsk-Stig | |
| Bottmersdorf | 0200-11-026-0 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.60231B |
| Gewicht | 3,600 kg |
| Dicke | 8 |
| Arbeitsbreite | 420 |
| Bohrungsabstand | 35-80 |
| Arbeitswinkel | 25° |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.60232 |
| Gewicht | 2,370 kg |
| Dicke | 10 |
| Arbeitsbreite | 70 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Marsk-Stig | |
| Bottmersdorf | 0200-11-043-0 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.86015 |
| Gewicht | 0,875 kg |
| Arbeitsbreite | 240 |
| Bohrungsabstand | 20 |
| Stärke | 6 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 250-040251 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-165 |
| Gewicht | 3,650 kg |
| Radius | 300 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Köckerling | 506033 |
| Landsberg | 965.50.055.0 |
| Vogel u. Noot | CV008006 |
| Huard | |
| Pöttinger | |
| Bottmersdorf | 0200-11-043-0 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-657L |
| Gewicht | 1,550 kg |
| Dicke | 8 |
| Länge | 325 |
| Bohrungsabstand | 64 |
| Bohrung | 11 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200110532 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-657R |
| Gewicht | 1,550 kg |
| Dicke | 8 |
| Länge | 325 |
| Bohrungsabstand | 64 |
| Bohrung | 11 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200110522 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-658L |
| Gewicht | 1,420 kg |
| Dicke | 8 |
| Länge | 305 |
| Bohrungsabstand | 64 |
| Bohrung | 11 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200110562 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-658R |
| Gewicht | 1,420 kg |
| Dicke | 8 |
| Länge | 305 |
| Bohrungsabstand | 64 |
| Bohrung | 11 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200110552 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-659 |
| Gewicht | 1,478 kg |
| Höhe | 320 |
| Bohrungsabstand | 20 - 40 |
| Bohrung | 8,5 - 10,5 |
| Materialabmaße | 25 x 25 |
Zubehörteile
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0250040241 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 101.IND-661 |
| Gewicht | 2,690 kg |
| Bohrungsabstand | 65-80 |
| Stärke | 10 |
| Bohrung | 14 - 14x25 |
Zubehörteile
- 101.06030 Mammut-Stiel
- 101.60232 Vorschar
- 101.IND-657L Ersatzflügel - links
- 101.IND-657R Ersatzflügel - rechts
- 101.IND-658L Ersatzflügel - links
- 101.IND-658R Ersatzflügel - rechts
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Bottmersdorf | 0200110510 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
