Spannlager - UCF
| Best.-Nr. | 31-UCF205 |
| Gewicht | 0,800 kg |
| I | 27 |
| ø d | 25 |
| a | 95 |
| e | 70 |
| i | 16 |
| g | 13 |
| z | 35,7 |
| Bi | 34 |
| n | 14,3 |
| Øs | 12 |
| Tragzahl dynamisch (kN) | 14 |
| Tragzahl statisch (kN) | 7,15 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF206 |
| Gewicht | 1,100 kg |
| I | 31 |
| ø d | 30 |
| a | 108 |
| e | 83 |
| i | 18 |
| g | 13 |
| z | 40,2 |
| Bi | 38,1 |
| n | 15,9 |
| Øs | 12 |
| Tragzahl dynamisch (kN) | 19,5 |
| Tragzahl statisch (kN) | 10,3 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF207 |
| Gewicht | 1,500 kg |
| I | 34 |
| ø d | 35 |
| a | 117 |
| e | 92 |
| i | 19 |
| g | 15 |
| z | 44,4 |
| Bi | 42,9 |
| n | 17,5 |
| Øs | 14 |
| Tragzahl dynamisch (kN) | 25,7 |
| Tragzahl statisch (kN) | 14 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF208 |
| Gewicht | 1,800 kg |
| I | 36 |
| ø d | 40 |
| a | 130 |
| e | 102 |
| i | 21 |
| g | 15 |
| z | 51,2 |
| Bi | 49,2 |
| n | 19 |
| Øs | 16 |
| Tragzahl dynamisch (kN) | 29,1 |
| Tragzahl statisch (kN) | 16,2 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Vogel u. Noot | 754610 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF209 |
| Gewicht | 2,300 kg |
| I | 38 |
| ø d | 45 |
| a | 137 |
| e | 105 |
| i | 22 |
| g | 16 |
| z | 52,2 |
| Bi | 49,2 |
| n | 19 |
| Øs | 16 |
| Tragzahl dynamisch (kN) | 32,5 |
| Tragzahl statisch (kN) | 18,4 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF210 |
| Gewicht | 2,080 kg |
| I | 40 |
| ø d | 50 |
| a | 143 |
| e | 111 |
| i | 22 |
| g | 16 |
| z | 54,6 |
| Bi | 51,6 |
| n | 19 |
| Øs | 16 |
| Tragzahl dynamisch (kN) | 35 |
| Tragzahl statisch (kN) | 20,7 |
| Gehäusematerial | GG25 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Amazone | 121195610 |
| Kverneland | KW 111001060 |
| Vogel u. Noot | 754625 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF211 |
| Gewicht | 3,500 kg |
| I | 43 |
| ø d | 55 |
| a | 162 |
| e | 130 |
| i | 25 |
| g | 18 |
| z | 58,4 |
| Bi | 55,6 |
| n | 22,2 |
| Øs | 19 |
| Tragzahl dynamisch (kN) | 43,5 |
| Tragzahl statisch (kN) | 26,1 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF212 |
| Gewicht | 4,300 kg |
| I | 48 |
| ø d | 60 |
| a | 175 |
| e | 143 |
| i | 29 |
| g | 18 |
| z | 68,7 |
| Bi | 65,1 |
| n | 25,4 |
| Øs | 19 |
| Tragzahl dynamisch (kN) | 52,5 |
| Tragzahl statisch (kN) | 32 |
| Gehäusematerial | GG25 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Kverneland | KW 111001061 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF214 |
| Gewicht | 5,700 kg |
| I | 53 |
| ø d | 70 |
| a | 195 |
| e | 153 |
| i | 29 |
| g | 23 |
| z | 75,3 |
| Bi | 75 |
| n | 26,2 |
| Øs | 19 |
| Tragzahl dynamisch (kN) | 60,8 |
| Tragzahl statisch (kN) | 45,0 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF308 |
| Gewicht | 2,300 kg |
| I | 40 |
| ø d | 40 |
| a | 150 |
| e | 112 |
| i | 23 |
| g | 17 |
| z | 56 |
| Bi | 52 |
| n | 19 |
| Øs | 17 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

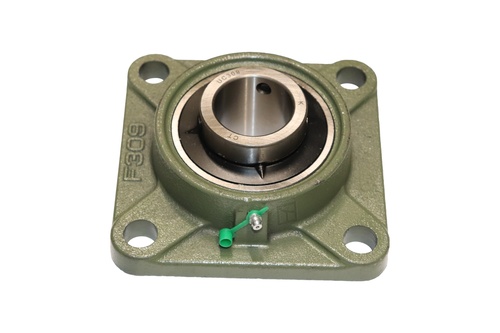

| Best.-Nr. | 31-UCF309 |
| Gewicht | 2,950 kg |
| I | 44 |
| ø d | 45 |
| a | 150 |
| e | 125 |
| i | 25 |
| g | 18 |
| z | 60 |
| Bi | 57 |
| n | 22 |
| Øs | 17 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-UCF310 |
| Gewicht | 3,800 kg |
| I | 48 |
| ø d | 50 |
| a | 175 |
| e | 132 |
| i | 28 |
| g | 19 |
| z | 67 |
| Bi | 61 |
| n | 22 |
| Øs | 21 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

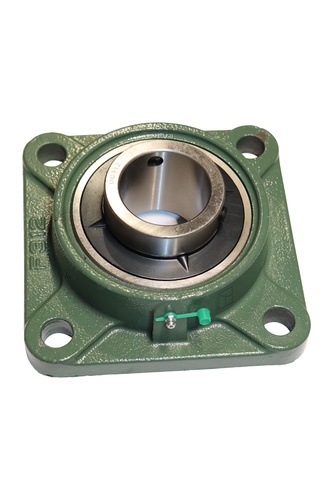

| Best.-Nr. | 31-UCF312 |
| Gewicht | 5,750 kg |
| I | 56 |
| ø d | 60 |
| a | 195 |
| e | 150 |
| i | 33 |
| g | 22 |
| z | 78 |
| Bi | 71 |
| n | 26 |
| Øs | 21 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

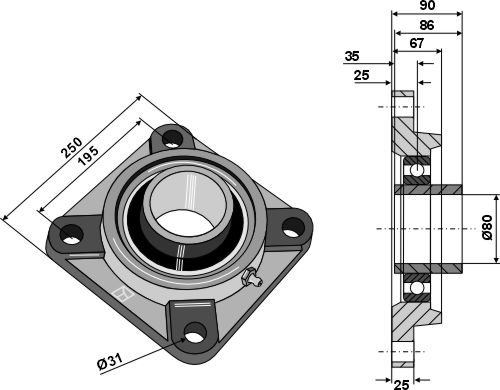

| Best.-Nr. | 31-UCF316 |
| Gewicht | 13,980 kg |
| I | 67 |
| ø d | 80 |
| a | 250 |
| e | 195 |
| i | 25 |
| g | 25 |
| z | 90 |
| Bi | 86 |
| n | 35 |
| Øs | 31 |
| Tragzahl dynamisch (kN) | 123 |
| Tragzahl statisch (kN) | 86,5 |
| Gehäusematerial | GG20 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
