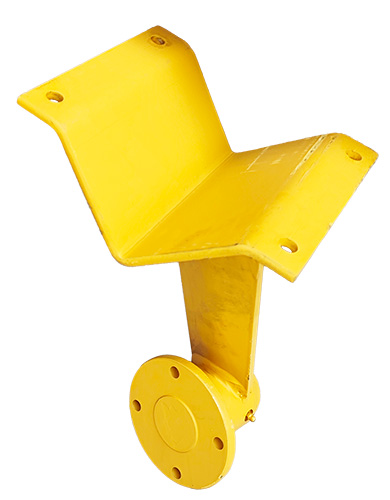

Scheibenhalter - Verstärkte Ausführung
| Best.-Nr. | 31-0500.2 |
| Gewicht | 11,700 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0507 Kegelrollenlager Ø35
- 1x 31-0521 Kegelrollenlager Ø30
- 1x 31-0636 Lagerflansch mit Achse
- 1x 31-0637 Stirnring - Ø89xØ73x8
- 1x 31-0638 Wellendichtring - Ø68xØ43x10
- 1x 31-0639 T-Scheibe
- 1x 31-0640 Sicherungssplint
- 1x 31-0641 Kronenmutter - M24x2
- 1x 31-0642 Gehäusedeckel - M68x1,5 - SW30
Zubehörteile
- 31-0502 Oberschelle
- 31-0503 Federelement
- 31-0512 Gezahnte Scheibe mit flachem Ansatz - Ø510
- 31-0513 Glatte Scheibe mit flachem Ansatz - Ø510x5
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

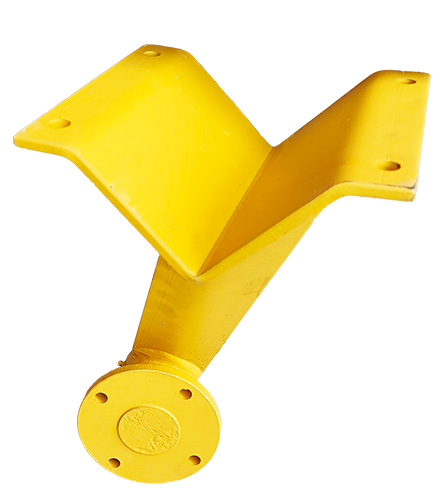

| Best.-Nr. | 31-0501.2 |
| Gewicht | 11,700 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0507 Kegelrollenlager Ø35
- 1x 31-0521 Kegelrollenlager Ø30
- 1x 31-0636 Lagerflansch mit Achse
- 1x 31-0637 Stirnring - Ø89xØ73x8
- 1x 31-0638 Wellendichtring - Ø68xØ43x10
- 1x 31-0639 T-Scheibe
- 1x 31-0640 Sicherungssplint
- 1x 31-0641 Kronenmutter - M24x2
- 1x 31-0642 Gehäusedeckel - M68x1,5 - SW30
Zubehörteile
- 31-0502 Oberschelle
- 31-0503 Federelement
- 31-0512 Gezahnte Scheibe mit flachem Ansatz - Ø510
- 31-0513 Glatte Scheibe mit flachem Ansatz - Ø510x5
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-0527.1 |
| Gewicht | 10,000 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0507 Kegelrollenlager Ø35
- 1x 31-0521 Kegelrollenlager Ø30
- 1x 31-0636 Lagerflansch mit Achse
- 1x 31-0637 Stirnring - Ø89xØ73x8
- 1x 31-0638 Wellendichtring - Ø68xØ43x10
- 1x 31-0639 T-Scheibe
- 1x 31-0640 Sicherungssplint
- 1x 31-0641 Kronenmutter - M24x2
- 1x 31-0642 Gehäusedeckel - M68x1,5 - SW30
Zubehörteile
- 31-0529 Oberschelle
- 31-0530 Federelement
- 31-0531 Gezahnte Scheibe mit flachem Ansatz - Ø410
- 31-0532 Glatte Scheibe mit flachem Ansatz - Ø410x5
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-0528.1 |
| Gewicht | 10,000 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0507 Kegelrollenlager Ø35
- 1x 31-0521 Kegelrollenlager Ø30
- 1x 31-0636 Lagerflansch mit Achse
- 1x 31-0637 Stirnring - Ø89xØ73x8
- 1x 31-0638 Wellendichtring - Ø68xØ43x10
- 1x 31-0639 T-Scheibe
- 1x 31-0640 Sicherungssplint
- 1x 31-0641 Kronenmutter - M24x2
- 1x 31-0642 Gehäusedeckel - M68x1,5 - SW30
Zubehörteile
- 31-0529 Oberschelle
- 31-0530 Federelement
- 31-0531 Gezahnte Scheibe mit flachem Ansatz - Ø410
- 31-0532 Glatte Scheibe mit flachem Ansatz - Ø410x5
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-0570.2 |
| Gewicht | 14,710 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0607 Kegelrollenlager Ø45
- 1x 31-0624 Kegelrollenlager Ø40
- 1x 31-0679 Gehäusedeckel - M79x1,5 - SW45
- 1x 31-0680 Kronenmutter - M30x1,5
- 1x 31-0681 Sicherungssplint
- 1x 31-0682 T-Scheibe
- 1x 31-0684 Wellendichtring - Ø80xØ55x10
- 1x 31-0685 Stirnring - Ø100xØ85,5x8
- 1x 31-0686 Lagerflansch mit Achse
Zubehörteile
- 31-0502 Oberschelle
- 31-0503 Federelement
- 31-0536 Gezahnte Scheibe mit flachem Ansatz - Ø510
- 31-0537 Glatte Scheibe mit flachem Ansatz - Ø510x5
- 31-0628 Gezahnte Scheibe mit flachem Ansatz - Ø560
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
| Best.-Nr. | 31-0571.2 |
| Gewicht | 14,710 kg |
| Rahmen | 80x80 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0607 Kegelrollenlager Ø45
- 1x 31-0624 Kegelrollenlager Ø40
- 1x 31-0679 Gehäusedeckel - M79x1,5 - SW45
- 1x 31-0680 Kronenmutter - M30x1,5
- 1x 31-0681 Sicherungssplint
- 1x 31-0682 T-Scheibe
- 1x 31-0684 Wellendichtring - Ø80xØ55x10
- 1x 31-0685 Stirnring - Ø100xØ85,5x8
- 1x 31-0686 Lagerflansch mit Achse
Zubehörteile
- 31-0502 Oberschelle
- 31-0503 Federelement
- 31-0536 Gezahnte Scheibe mit flachem Ansatz - Ø510
- 31-0537 Glatte Scheibe mit flachem Ansatz - Ø510x5
- 31-0628 Gezahnte Scheibe mit flachem Ansatz - Ø560
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

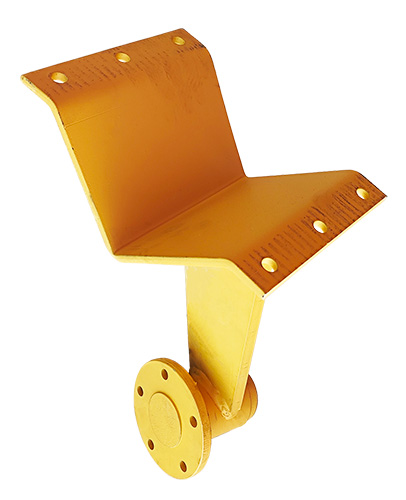

| Best.-Nr. | 31-0600.2 |
| Gewicht | 19,000 kg |
| Rahmen | 100x100 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0607 Kegelrollenlager Ø45
- 1x 31-0624 Kegelrollenlager Ø40
- 1x 31-0679 Gehäusedeckel - M79x1,5 - SW45
- 1x 31-0680 Kronenmutter - M30x1,5
- 1x 31-0681 Sicherungssplint
- 1x 31-0682 T-Scheibe
- 1x 31-0684 Wellendichtring - Ø80xØ55x10
- 1x 31-0685 Stirnring - Ø100xØ85,5x8
- 1x 31-0686 Lagerflansch mit Achse
Zubehörteile
- 31-0602 Oberschelle
- 31-0603 Federelement
- 31-0612 Gezahnte Scheibe mit flachem Ansatz - Ø610
- 31-0620 Glatte Scheibe mit flachem Ansatz - Ø610
- 31-0631 Klammer für Federelement
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

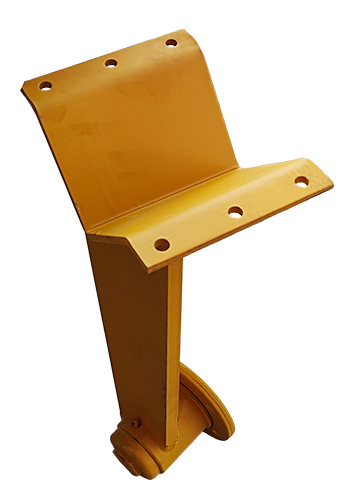

| Best.-Nr. | 31-0601.2 |
| Gewicht | 19,000 kg |
| Rahmen | 100x100 |
Dieser Satz enthält
- 1x 31-0504 Schmiernippel - M6x1
- 1x 31-0607 Kegelrollenlager Ø45
- 1x 31-0624 Kegelrollenlager Ø40
- 1x 31-0679 Gehäusedeckel - M79x1,5 - SW45
- 1x 31-0680 Kronenmutter - M30x1,5
- 1x 31-0681 Sicherungssplint
- 1x 31-0682 T-Scheibe
- 1x 31-0684 Wellendichtring - Ø80xØ55x10
- 1x 31-0685 Stirnring - Ø100xØ85,5x8
- 1x 31-0686 Lagerflansch mit Achse
Zubehörteile
- 31-0602 Oberschelle
- 31-0603 Federelement
- 31-0612 Gezahnte Scheibe mit flachem Ansatz - Ø610
- 31-0620 Glatte Scheibe mit flachem Ansatz - Ø610
- 31-0631 Klammer für Federelement
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
