Deutz-Fahr Schwaderzinken

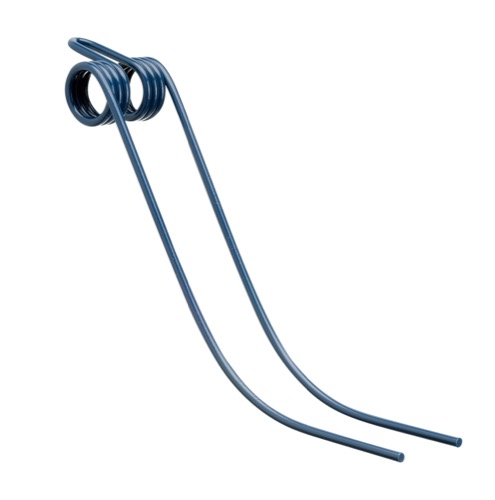

| Best.-Nr. | 15-DEU-02 |
| Gewicht | 0,830 kg |
| Länge | 445 - 486 |
| Schrauben Durchgang | 14 |
| Drahtdurchmesser | Ø8 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader KS 6/D, KS 8/D, KS60, 60D, 80D, 80DN, 80F-1 |
| Farbe | blau |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF06580259.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

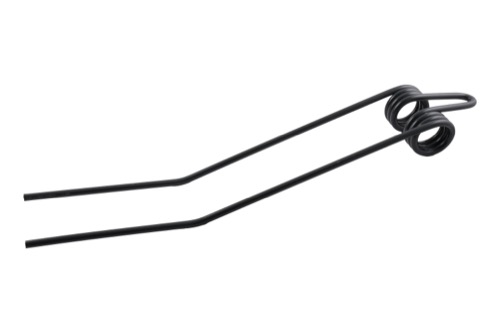

| Best.-Nr. | 15-DEU-03 |
| Gewicht | 1,080 kg |
| Länge | 526 - 567 |
| Schrauben Durchgang | 25 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader KS 83D, KS 83DN, KS 85, KS 85D, KS 85DN, KS 90DN, KS 200DN, KS 230F |
| Farbe | grau |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16502731 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

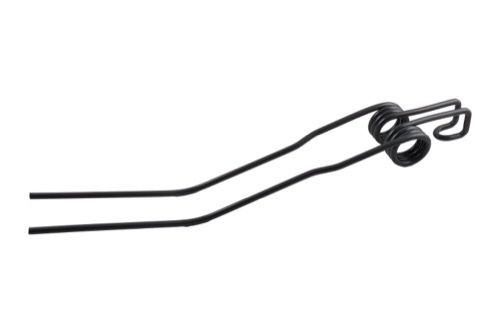

| Best.-Nr. | 15-DEU-05 |
| Gewicht | 1,200 kg |
| Länge | 545 - 620 |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader KS1.70 D/DN/DR; KS2.60; KS2.42; KS2.37D (ab März '90) |
| Farbe | schwarz/blau |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16504331 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

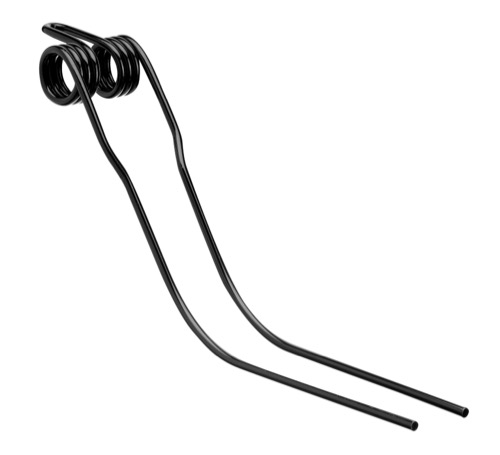

| Best.-Nr. | 15-DEU-06 |
| Gewicht | 1,080 kg |
| Länge | 540 - 585 |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader Andex 382; 432; 612; 72; KS3.33/3.37/3.42/3.45; KS3.60/32.70 |
| Farbe | schwarz/blau |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16600387.86 |
| Kverneland - Taarup | VF16600387.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

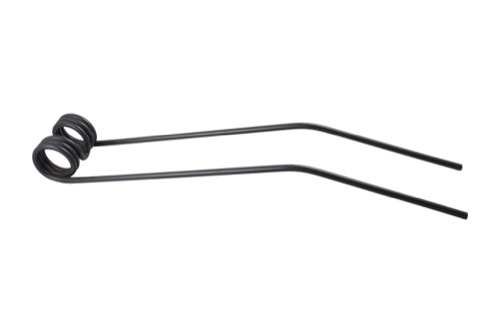

| Best.-Nr. | 15-DEU-08 |
| Gewicht | 1,110 kg |
| Länge | 600 |
| Schrauben Durchgang | 18 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø51 |
| Maschinentyp | SwM 3421 / 4621 |
| Farbe | schwarz/blau |
Zubehörteile
- 129093110 Sechskantschraube M12x1,75x90 ohne Mutter
- 15-1002 Befestigungsklammer
- 30-MU12-3 Selbstsichernde Mutter - M12x1,75
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16606394.86 |
| Kverneland - Taarup | 16606394 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

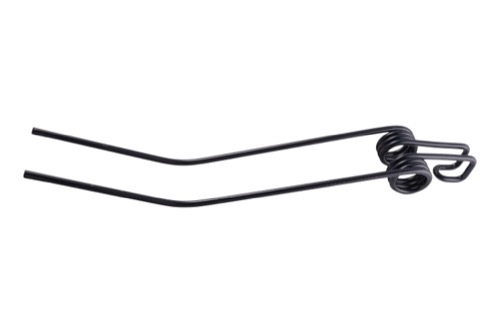

| Best.-Nr. | 15-DEU-09 |
| Gewicht | 1,150 kg |
| Länge | 555 - 620 |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader KS 1.70 D/DN; 1.50 D/DN ab Masch.-Nr.1369; 2.29 D/DN bis Masch.-Nr.640 |
| Farbe | schwarz/blau |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16504333.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

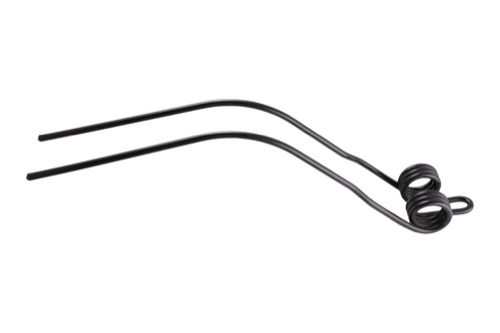

| Best.-Nr. | 15-DEU-14 |
| Gewicht | 1,150 kg |
| Länge | 555 - 600 |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø40 |
| Maschinentyp | Kreiselschwader KS100 |
| Farbe | schwarz |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16502735 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

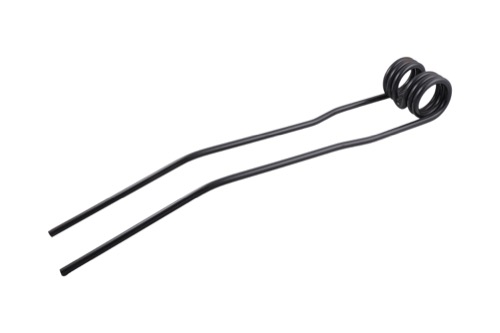

| Best.-Nr. | 15-DEU-21 |
| Gewicht | 1,400 kg |
| Länge | 580 |
| Farbe | schwarz |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø10 |
| Windungsdurchmesser innen | Ø50 |
| Maschinentyp | SWATMASTER 4221 - 4222 - 4621 - 4622 - 7041 - 7751 - 7752 - 7841 - 7842 - 8441 - 8442 - 11041 - 15041 - 15042 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16644864.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

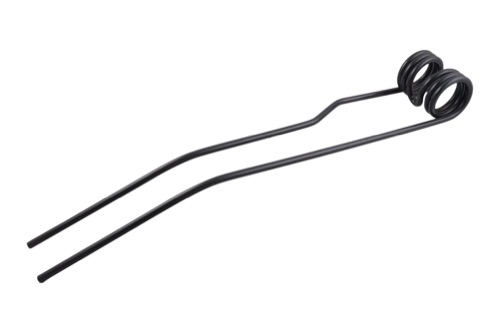

| Best.-Nr. | 15-DEU-22 |
| Gewicht | 1,140 kg |
| Länge | 603 |
| Farbe | schwarz |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø51 |
| Maschinentyp | SWATMASTER 6531 - 6951 - 7131 - 11041 - 15041 |
Zubehörteile
- 129093110 Sechskantschraube M12x1,75x90 ohne Mutter
- 15-1002 Befestigungsklammer
- 30-MU12-3 Selbstsichernde Mutter - M12x1,75
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16624404.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

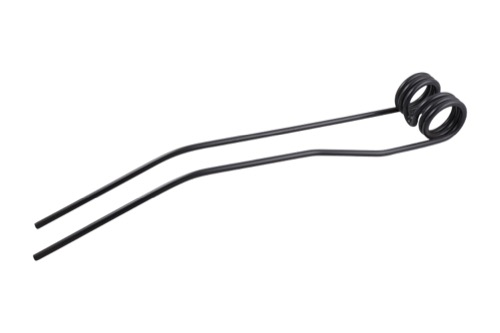

| Best.-Nr. | 15-DEU-23 |
| Gewicht | 1,140 kg |
| Länge | 603 |
| Farbe | schwarz |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø51 |
| Maschinentyp | SWATMASTER 11041 - 15041 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16640595.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

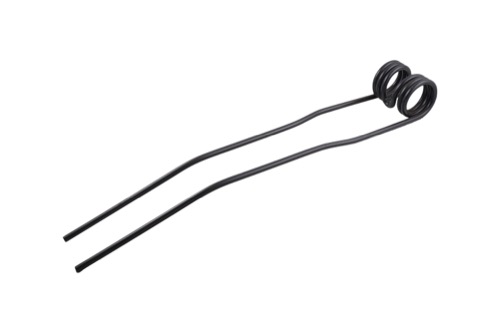

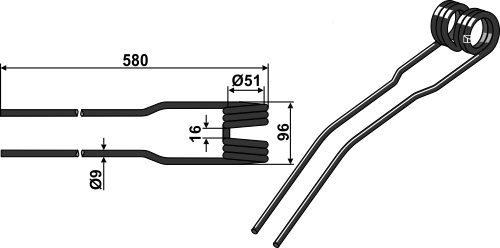

| Best.-Nr. | 15-DEU-24 |
| Gewicht | 1,120 kg |
| Länge | 580 |
| Farbe | schwarz |
| Schrauben Durchgang | 16 |
| Drahtdurchmesser | Ø9 |
| Windungsdurchmesser innen | Ø51 |
| Maschinentyp | SWATMASTER 6951 - EVO / VARIO - 6952 EVO / VARIO |
Zubehörteile
- 129093110 Sechskantschraube M12x1,75x90 ohne Mutter
- 15-1002 Befestigungsklammer
- 30-MU12-3 Selbstsichernde Mutter - M12x1,75
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16646053.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

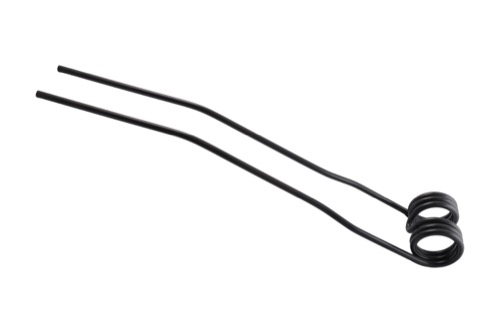

| Best.-Nr. | 15-DEU-27 |
| Gewicht | 1,120 kg |
| Länge | 585 |
| Farbe | schwarz |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø10 |
| Windungsdurchmesser innen | Ø50 |
| Maschinentyp | SWATMASTER 3521 - 3921 - 3922 - 4231 - 4321 - 4322, 6341 - 7131 EVO/VARIO - 7132 EVO/VARIO - 7242/HYDRO - 7641 - 7642 |
Zubehörteile
- 129093110 Sechskantschraube M12x1,75x90 ohne Mutter
- 15-1002 Befestigungsklammer
- 30-MU12-3 Selbstsichernde Mutter - M12x1,75
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16644863.86 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.

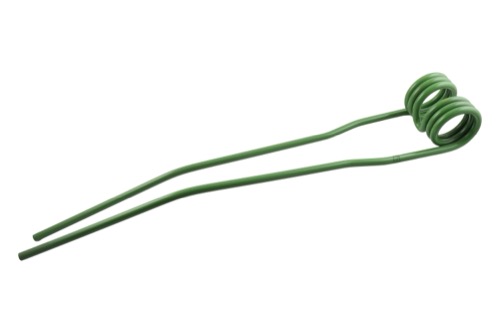

| Best.-Nr. | 15-DEU-28 |
| Gewicht | 1,400 kg |
| Länge | 600 |
| Farbe | grün |
| Schrauben Durchgang | 15 |
| Drahtdurchmesser | Ø10 |
| Windungsdurchmesser innen | Ø50 |
Artikel passend für Fabrikat…
| Passend für | Originalnummer |
|---|---|
| Deutz-Fahr | VF16642899.88 |
Bei den IHOF Ersatzteilen handelt es sich nicht um Originalteile. Hersteller Bezeichnungen und Ersatzteil-Nummern dienen ausschließlich zu Vergleichszwecken.
Hinweis: Die unbefugte Verwendung der abgebildeten Zeichnung stellt einen Verstoß
gegen das Urheberrecht dar und wird von uns rechtlich verfolgt.
Technische Änderungen vorbehalten.
Maße und Gewichte annähernd und unverbindlich.
Das auf der Zeichnung verwendete Warenzeichen dient ausschließlich als Kennzeichnung und Schutz unseres geistigen Eigentums an der Zeichnung.
