Type du corps XLD
Type du corps XLD
| Réf. article | Désignation | Entraxe | Pos. XLD | Réf. origine | Poids |
|---|---|---|---|---|---|
| 36.0019 | Plaque du contre-sep | 80 | 8 | 94289 - 41659428909 | 2.900 kg |
| 36.0022 | Aileron coutre - droite | 54 - 57 | 10 | 94622 / 41659462209 | 1.200 kg |
| 36.0023 | Aileron coutre - gauche | 54 - 57 | 10 | 94623 / 41659462309 | 1.200 kg |
| 36.0139 | Bride de fixation pour ailette - droite | — | 9 | 84022 | 1.880 kg |
| 36.0141 | Versoir - droite | — | 1 | 35020 - 41653502009 | 27.400 kg |
| 36.0142 | Versoir - gauche | — | 1 | 35021 - 41653502109 | 27.400 kg |
| 36.0143 | Ètrave - droite | — | 2 | 35080 - 41653508009 | 2.750 kg |
| 36.0144 | Ètrave - gauche | — | 2 | 35081 - 41653508109 | 2.750 kg |
| 36.0145 | Bride de fixation pour pointe réversible - droite | — | 4 | 35076 - 41653507609 | 1.550 kg |
| 36.0146 | Bride de fixation pour pointe réversible - gauche | — | 4 | 35077 - 41653507709 | 1.550 kg |
| 36.0147 | Pointe réversible - droite | — | 3 | 35074 - 41653507409 | 2.460 kg |
| 36.0148 | Pointe réversible - gauche | — | 3 | 35075 - 41653507509 | 2.460 kg |
| 36.0149 | Pointe de soc - droite | — | 3a | 35070 - 41653507009 | 2.460 kg |
| 36.0150 | Pointe de soc - gauche | — | 3a | 35071 - 41653507109 | 2.460 kg |

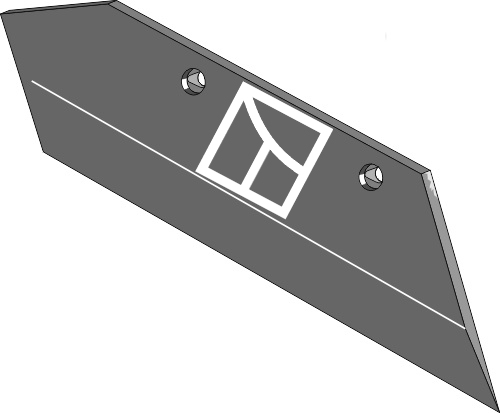

| 36.0151 | Soc à pointe réversible - 16'' - droite | 175 | 5 | 35040 - 41653504009 | 4.400 kg |
| 36.0152 | Soc à pointe réversible - 16'' - gauche | 175 | 5 | 35041 - 41653504109 | 4.400 kg |
| 36.0153 | Soc à pointe réversible - 18'' - droite | 175 | 5 | 35042 - 41653504209 | 4.680 kg |
| 36.0154 | Soc à pointe réversible - 18'' - gauche | 175 | 5 | 35043 - 41653504309 | 4.680 kg |
| 36.0155 | Soc à pointe réversible - 20'' - droite | 175 | 5 | 35044 - 41653504409 | 5.260 kg |
| 36.0156 | Soc à pointe réversible - 20'' - gauche | 175 | 5 | 35045 - 41653504509 | 5.260 kg |
| 36.0157 | Nez de contre-sep - droite | — | 7 | 35060 - 41653506009 | 1.075 kg |
| 36.0158 | Nez de contre-sep - gauche | — | 7 | 35061 - 41653506109 | 1.075 kg |
| 36.0159 | Contre-sep - droite | — | 6 | 35062 - 41653506209 | 5.720 kg |
| 36.0160 | Contre-sep - gauche | — | 6 | 35063 - 41653506309 | 5.720 kg |
| 36.0162 | Protection de sep - droite | — | 11 | 35112 - 41653511209 | 3.875 kg |
| 36.0163 | Protection de sep - gauche | — | 11 | 35113 - 41653511309 | 3.875 kg |
la marque déposée présente sur les croquis ne sert uniquement qu´à des fins d´identification et de protection de la propriété intellectuelle des croquis

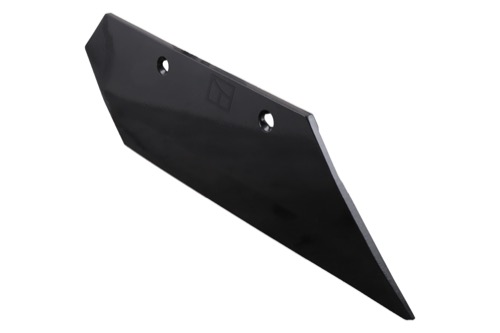

| Réf. article | 36.0151 |
| Poids | 4.400 kg |
| Entraxe | 175 |
| Type XLD | Pos. 5 |
Accessoires
Articles adaptables sur machines…
| Adaptable sur | Référence d´origine |
|---|---|
| Överum | 35040 - 41653504009 |
Les pièces de rechange IHOF ne sont pas des pièces d´origine. Les références aux fabricants ainsi que les numéros des pièces de rechange ne servent qu´à titre de comparaison.
Toute reproduction illégale des dessins va à l´encontre du copyright
et toute violation fera objet de poursuite
Sous réserve de modifications techniques.
Dimensions et poids approximatifs et sans engagement.
